航空航天工程用鈦棒材的常用牌號及化學成分

發布時間： 2023-03-03 23:18:15 瀏覽次數：

鈦合金具有比強度高、熱穩定性好、耐腐蝕性能優異等特點，因而廣泛應用于航空、航天、生物醫學以及其他工業領域。鈦合金在飛機上應用可以取得良好的減重效益，能夠滿足軍用飛機的高機動、高可靠性以及長壽命的設計需要，因而成為制造飛機關鍵結構件的主選材料。飛機越先進，鈦合金使用量越高。據統計，先進飛機結構件的鈦合金使用量已經達到 10%~40%。利泰金屬將航空航天工程常用于鈦棒材的牌號及其化學成分，整理如下:

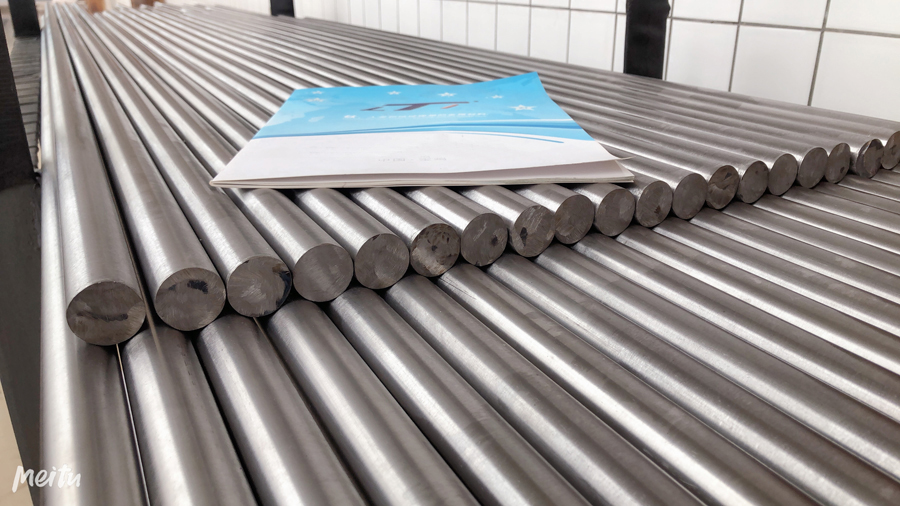

鈦合金棒

表 1 TA18 棒材化學成分

序號	牌號	化學成分/%
		主要成分		雜質，不大于
		Al	V	Fe	C	N	H	O
本標準規定值	TA18	2.0~3.5	1.5~3.0	0.20	0.03	0.015	0.005	0.12
1		2.9	2.3	0.05	0.01	＜0.01	0.001	0.07
2		2.9	2.3	0.05	＜0.01	＜0.01	0.001	0.08
3		2.9	2.3	0.06	0.01	0.012	0.001	0.08
4		2.9	2.3	0.06	0.01	0.012	0.001	0.08
5		3.0	2.7	0.04	0.01	＜0.01	0.001	0.08
6		2.9	2.6	0.03	0.01	0.01	0.001	0.08
7		3.0	2.6	0.02	0.01	0.01	0.002	0.08
8		3.1	2.6	0.02	0.01	0.01	0.002	0.08
9		2.9	2.6	0.03	＜0.01	0.01	0.001	0.11
10		2.9	2.6	0.04	0.01	＜0.01	0.001	0.08
11		3.0	2.6	0.04	0.01	＜0.01	0.001	0.08
12		3.0	2.8	0.03	0.01	0.01	0.002	0.10

表 2 TB6 棒材化學成分

序號	牌號	化學成分/%
		主要成分			雜質，不大于
		Al	V	Fe	C	N	H	O
本標準規定值	TB6	2.6~3.4	9.0~11.0	1.6~2.2	0.05	0.05	0.0125	0.13
1		2.9	10.0	1.8	0.01	＜0.01	0.002	0.08
2		2.9	10.1	1.9	＜0.01	＜0.01	0.003	0.08
3		2.9	9.9	1.8	＜0.01	＜0.01	0.002	0.09
4		2.9	9.8	1.7	＜0.01	＜0.01	0.001	0.08
5		3.0	10.2	1.9	＜0.01	＜0.01	0.001	0.07
6		2.9	10.1	2.0	0.01	0.01	0.002	0.09
7		3.0	10.0	2.0	0.01	0.01	0.003	0.09

8	3.1	10.0	1.9	0.01	＜0.01	0.002	0.10
9	2.9	10.3	1.8	＜0.01	0.01	0.001	0.11
10	2.9	10.2	1.9	0.01	0.01	0.001	0.09
11	3.0	10.1	1.9	＜0.01	0.01	0.001	0.09
12	3.0	9.9	2.0	0.01	0.01	0.001	0.10

表 3 TC17 棒材化學成分

序號	牌號	化學成分/%
		主要成分					雜質，不大于
		Al	Sn	Mo	Cr	Zr	Fe	C	N	H	O
本標準規定值	TC17	4.5~5.5	1.5~2.5	3.5~4.5	3.5~4.5	1.5~2.5	0.25	0.05	0.05	0.0125	0.08~0.13
1		5.1	2.1	4.0	3.8	2.1	0.20	0.01	＜0.01	0.002	0.10
2		5.2	2.2	3.9	3.9	2.1	0.19	＜0.01	＜0.01	0.003	0.10
3		5.1	2.2	3.9	4.0	2.2	0.18	＜0.01	＜0.01	0.002	0.09
4		5.1	2.1	3.8	4.1	2.0	0.19	＜0.01	＜0.01	0.001	0.10
5		5.1	2.1	3.9	4.1	2.0	0.20	＜0.01	＜0.01	0.001	0.11
6		5.0	2.2	4.0	4.1	2.1	0.19	0.01	0.01	0.002	0.10
7		5.0	2.3	4.1	4.0	2.2	0.18	0.01	0.01	0.003	0.09
8		4.9	2.2	4.1	3.9	2.1	0.17	0.01	＜0.01	0.002	0.10
9		4.8	2.1	4.0	3.9	2.0	0.18	＜0.01	0.01	0.001	0.11
10		4.9	2.2	3.9	3.8	2.2	0.20	0.01	0.01	0.001	0.09
11		5.0	2.1	4.0	3.9	2.3	0.21	＜0.01	0.01	0.001	0.10
12		5.1	2.1	4.0	4.0	2.2	0.20	＜0.01	0.01	0.002	0.10
13		5.2	2.1	4.1	4.1	2.1	0.19	0.01	0.01	0.001	0.10
14		5.0	2.2	4.1	4.0	2.2	0.20	0.01	0.01	0.001	0.09
15		5.0	2.2	4.0	3.9	2.1	0.20	0.01	0.01	0.001	0.11

表 4 TC18 棒材化學成分

序號	牌號	化學成分/%
		主要成分							雜質，不大于
		Al	Si	V	Mo	Cr	Zr	Fe	C	N	H	O
本標準規定值	TC18	4.4~5.7	≤ 0.15	4.0~5.5	4.0~5.5	0.5~1.5	≤ 0.30	0.5~1.5	0.08	0.05	0.015	0.18
1		5.1	0.02	5.0	4.9	1.1	0.23	1.2	0.01	＜0.01	0.001	0.13
2		5.1	0.03	5.0	5.0	1.2	0.24	1.1	0.01	＜0.01	0.001	0.12
3		5.2	0.03	5.0	4.9	1.1	0.24	1.1	0.01	0.01	0.002	0.09
4		5.1	0.03	5.0	5.1	1.1	0.25	1.0	0.01	0.01	0.001	0.10
5		5.1	0.04	4.9	5.1	1.0	0.24	1.2	＜0.01	0.01	0.001	0.13
6		5.2	0.03	4.8	5.0	1.0	0.26	1.1	＜0.01	＜0.01	0.001	0.11
7		5.2	0.02	4.9	5.0	1.1	0.24	1.2	＜0.01	＜0.01	0.003	0.09
8		5.3	0.01	4.9	4.9	1.2	0.25	1.1	＜0.01	＜0.01	0.002	0.10
9		5.2	0.02	5.0	5.0	1.2	0.23	1.0	＜0.01	0.01	0.001	0.10
10		5.1	0.01	4.9	5.0	1.2	0.22	0.9	＜0.01	0.01	0.001	0.09
11		5.0	0.02	5.1	4.9	1.3	0.22	1.1	＜0.01	＜0.01	0.001	0.08
12		5.1	0.02	5.1	4.8	1.2	0.21	1.1	＜0.01	＜0.01	0.001	0.10
13		5.2	0.03	5.0	4.9	1.1	0.22	1.2	0.01	0.01	0.002	0.11
14		5.3	0.01	5.0	4.9	1.1	0.24	1.2	＜0.01	0.01	0.001	0.12
15		5.2	0.01	5.0	5.0	1.2	0.25	1.2	＜0.01	0.01	0.001	0.10

表 5 TC21 棒材化學成分

序號	牌號	化學成分/%
		主要成分						雜質，不大于
		Al	Cr	Zr	Nb	Mo	Sn	Fe	C	N	H	O
本標準規定值	TC21	5.2~6.8	0.9~2.0	1.6~2.5	1.7~2.3	2.2~3.3	1.6~2.5	≤ 0.15	0.08	0.05	0.015	0.15
1		6.1	1.5	2.1	1.9	2.7	2.2	0.11	＜0.01	＜0.01	0.001	0.09
2		6.1	1.5	2.2	2.0	2.8	2.1	0.11	＜0.01	＜0.01	0.001	0.09
3		6.2	1.6	2.0	2.0	2.8	2.2	0.12	＜0.01	0.01	0.002	0.10
4		6.1	1.5	2.0	2.1	2.6	2.1	0.12	＜0.01	0.01	0.001	0.10
5		6.1	1.6	2.1	2.0	2.7	2.1	0.10	0.01	＜0.01	0.001	0.09
6		6.2	1.7	2.2	2.0	2.7	2.0	0.11	0.01	＜0.01	0.001	0.10
7		6.2	1.6	2.1	2.1	2.7	2.2	0.12	＜0.01	＜0.01	0.001	0.11
8		6.3	1.5	2.2	2.0	2.6	2.0	0.11	＜0.01	＜0.01	0.002	0.10
9		6.2	1.6	2.1	2.1	2.7	2.1	0.13	＜0.01	0.01	0.001	0.10
10		6.1	1.5	2.2	2.0	2.7	2.3	0.11	＜0.01	0.01	0.001	0.11
11		6.0	1.6	2.1	1.9	2.6	2.2	0.09	0.01	＜0.01	0.001	0.11
12		6.1	1.7	2.0	2.0	2.8	2.1	0.10	0.01	＜0.01	0.001	0.12
13		6.2	1.6	1.9	2.0	2.7	2.2	0.09	0.01	＜0.01	0.001	0.11
14		6.3	1.5	1.9	2.1	2.7	2.1	0.10	＜0.01	0.01	0.001	0.12
15		6.2	1.5	2.0	2.0	2.8	2.0	0.12	＜0.01	0.01	0.001	0.10

表 6 TC25 棒材化學成分

序號	牌號	化學成分/%
		主要成分						雜質，不大于
		Al	Si	Zr	Mo	Sn	W	Fe	C	N	H	O
本標準規定值	TC25	6.2~7.2	0.10~0.25	0.8~2.5	1.5~2.5	0.8~2.5	0.5~1.5	≤ 0.15	0.10	0.04	0.012	0.15
1		6.7	0.17	2.1	2.0	2.1	1.0	0.10	＜0.01	0.01	0.001	0.11
2		6.7	0.18	2.2	2.1	2.0	1.0	0.11	0.01	＜0.01	0.001	0.09
3		6.8	0.20	2.1	2.2	2.0	0.9	0.10	＜0.01	0.01	0.002	0.10
4		6.7	0.21	2.1	2.1	2.1	0.8	0.10	0.01	＜0.01	0.001	0.12
5		6.7	0.20	2.0	2.0	2.1	0.9	0.10	0.01	＜0.01	0.001	0.09
6		6.8	0.19	2.0	2.0	2.0	1.0	0.09	0.01	＜0.01	0.001	0.10
7		6.8	0.20	2.1	2.1	2.0	1.1	0.09	0.01	0.01	0.001	0.08
8		6.9	0.19	2.1	2.0	2.1	1.2	0.08	＜0.01	0.01	0.002	0.09
9		6.8	0.18	2.0	2.1	2.0	1.2	0.10	0.01	0.01	0.001	0.10
10		6.6	0.20	1.8	2.0	2.1	1.1	0.11	＜0.01	0.01	0.001	0.11
11		6.7	0.21	1.9	1.9	2.0	1.3	0.09	0.01	＜0.01	0.001	0.11
12		6.6	0.20	2.0	1.8	1.9	1.1	0.10	0.01	0.01	0.001	0.10
13		6.5	0.19	1.9	2.0	1.8	1.2	0.09	＜0.01	＜0.01	0.001	0.12
14		6.7	0.18	1.9	2.1	2.0	1.1	0.10	＜0.01	0.01	0.001	0.11
15		6.7	0.19	2.0	2.1	2.1	1.0	0.11	＜0.01	0.01	0.001	0.09

航空航天工程用鈦棒材的常用牌號及化學成分
